DIY Logo em Neon
Vem ver como eu fiz o logo da minha produtora com MDF e fita de LED NEON.
Pedi o corte do símbolo em MDF de 6mm, passei uma lixa 150 em todas as peças pra melhorar o acabamento, com esse rolo de espuma, passei uma base acrílica, que vai servir der fundo pra receber as tintas, de vermelho o símbolo que representa gravação, de azul o símbolo de mais, e banco a letra Q , formando o nome MAIS QUE VÍDEO
Corte em MDF 6mm Lixa 150 para madeira Lixando o MDF Rolo de espuma Base acrilica pra tinta aderir Passando o rolo na base Passando a base no MDF Passando a base no MDF Passando spray vermelho Passando spray azul Passando spray branco Logo Mais Que Vídeo completo
O que usei pra iluminar foi essa fita de LED que simula a luz neon, ela tem essa capa de silicone que deixa a luz difusa e linear, mas o funcionamento dela é igual de uma fita de led comum, essa é RGB então tem 4 fios.
Rafael enrolado na fita de LED Fita de LED NEON Conexões da fita de LED
Aqui estão os links dos itens que usei.
 | Fita Neon Led 5m Rgb + controle + fonte https://mercadolivre.com.br/sec/1fECwqa Obs.: Ela vem com 5 metros, verifique o cumprimento LINEAR das peças, todas as bordas, use um barbante pra medir. |

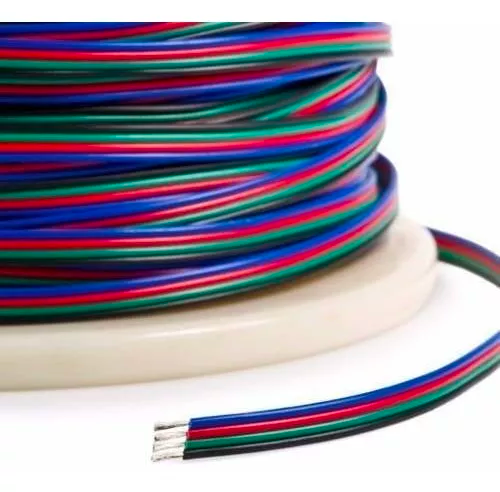

 | 10 Metros Cabo Flat Rgb 04 Vias 22awg https://mercadolivre.com.br/sec/2SZFzh7 Obs.: 10 metros é um exagero, mas acabo usando de vez em quando por isso optei por essa quantidade |
 | Base Acrílica 120ml Atóxica - Acrilex https://mercadolivre.com.br/sec/2NtWjXy Obs.: Dependendo do tamanho da peça um pote pequeno resolve |
 | 20m Fita Dupla Face silicone 5mm https://mercadolivre.com.br/sec/2cHoszN Essa é melhor do que a que usei, pois vem na espessura ideal de 5mm. |
Usei fita dupla face de silicone pra colar na lateral das peças, começando pela maior. Pra cortar a sobra ela tem marcações a cada 2,5 centímetros e só pode ser cortado ali.
Passando dupla face no LED Colando LED no MDF Colando LED no MDF Marcas de onde pode cortar Cortando LED com tesoura
Como eu quero que fique com 3 cores diferentes usando pedaços da mesma fita, liguei 3 conectores na saída da controladora, com todos os fios de cores iguais conectados, soldados e isolados pra não causar um curto circuito, ja na fita que eu quero que fique só vermelho, liguei apenas o cabo do positivo que é o preto e o cabo vermelho, na própria fita ficam identificadas as cores, e a mesma coisa pra ligar o azul, o cabo positivo e o cabo azul.
Controladora da Fita de LED Soldando os cabos com estanho Cabos de cores iguais soldados Cabos Soldas isoladas Controladora com 3 conectores Detalhe da solda na fita LED Soldando cabos na fita de LED Ligando a cor Vermelha
Perceba na imagem acima, que pra ligar o vermelho, de ligar os cabos azul e verde.
Nas fitas liguei todos os cabos, de todas as cores, mas nos conectores defini as cores que queria, achei mais fácil assim.
Veja como fica se misturar as cores dos LEDs, é diferente de quando usamos tinta.
Vermelho + Verde = Amarelo
Vermelho + Azul = Magenta
Azul + Verde = Ciano
Vermelho + Verde + Azul = Branco.
Daria pra deixar tudo ligado direto sem conectores, mas achei que assim fica mais organizado.
Colando LED no MDF Ligando o conector do LED Controladora do LED Organização cabos e conexões LEDs ligados para teste Parafuso gancho Parafuso gancho torto Parafuso gancho no MDF Fonte com extensão de cabo
Passei adesivo preto pra camuflar os cabos e deixei as pecas penduradas, e pra pendurar usei um pafaruso gancho que entortei com uma alicate.
A fonte tem o cabo curto, então emendei um cabo paralelo do tamanho que eu precisava, esse é mais simples são apenas duas vias, mas se atente com a ligação do POSITIVO e o NEGATIVO, pois se ligar errado, não vai funcionar.
Olha só o resultado:
Logo Mais Que Vídeo NEON Logo Mais Que Vídeo NEON Logo Mais Que Vídeo NEON
Sou suspeito em falar, mas curti demais issae heimm. Se também vc gostou, curte e compartilha! Um abraço e tchau!
