DIY SOM HÍBRIDO TARAMPS, Caixa Residencial e Automotiva 127V/12V
- há 2 dias
- 5 min de leitura
Atualizado: há 2 horas
Nesse projeto a ideia era criar uma caixa de som compacta, potente e totalmente personalizada, capaz de funcionar tanto ligada na tomada quanto diretamente em uma bateria automotiva.
Som Híbrido Taramps pra dar de presente para minha mãe!
Equipamentos Utilizados (LINKS)
Todos os equipamentos de áudio utilizados nesse projeto são da Taramps, marca brasileira que eu admiro muito e que já participou de várias das minhas invenções ao longo dos anos.
Áudio
Amplificador Taramps TS 1200x4 2 Ohms
Mesa Taramps T0302 Player
Processador Taramps Pro 2.4 BT
Voltímetro e sequenciador Taramps VTS 5.1
Woofer Taramps ML570S 12”
2x Full Range FH300S 6”
Alimentação
Fonte Smart Charger 120A
Barramentos positivo e negativo
Conector Anderson SB50
Cabos 6mm (Preferencialmente Preto e Vermelho)
Cabos 4mm (Preferencialmente Preto e Vermelho)
Cabos 2,5mm (Preferencialmente Preto e Vermelho)
Estrutura
MDF 15mm
Dobradiças super curva
Puxador slim
Dutos de 3”
Ventoinhas 80mm

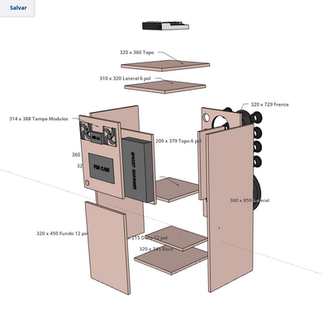

Medidas da Caixa
A estrutura foi feita em MDF 15mm e dividida em duas câmaras (caixas) separadas: uma dedicada ao falante de 12” e outra para os falantes de 6”.
As peças utilizadas foram:
320 x 729 Frente
360 x 859 Laterais
200 x 379 Topo 6”
320 x 345 Base
215 x 320 Duto 12”
310 x 320 Divisa dos falantes
310 x 320 Lateral 6”
320 x 360 Topo
320 x 379 Fundo 6”
320 x 450 Fundo 12”
314 x 388 Tampa dos módulos
Começando a Estrutura
Pra agilizar o projeto, já comprei as peças de MDF cortadas no plano de corte. Hoje em dia várias madeireiras já oferecem esse serviço, economiza MUITO tempo.
Comecei fazendo as marcações dos falantes. Posicionei cada um deles na frente da caixa e usei um gabarito improvisado com parafuso e lápis pra riscar os círculos certinhos.
Pros dutos dos falantes de 6”, utilizei uma serra copo de 64mm.
Duas Caixas em Uma
Apesar de parecer uma única caixa externamente, internamente ela é dividida em duas partes completamente separadas.
A parte inferior ficou dedicada ao woofer de 12”, enquanto a parte superior ficou responsável pelos falantes de 6”.
Isso ajuda bastante na resposta sonora e evita interferência entre as vias.
Toda a montagem foi feita utilizando cola e parafusos.
Antes de parafusar qualquer parte, sempre fiz pré-furo no MDF pra evitar rachaduras.
A frente da caixa ficou embutida exatamente 15mm, que é a espessura do MDF utilizado no projeto.
Acabamento dos Parafusos
Depois da montagem estrutural, preparei uma massa usando pó do próprio MDF misturado com cola.
Passei essa mistura em todos os pontos onde haviam parafusos aparentes.
Depois de seca, lixei tudo pra deixar a superfície completamente uniforme antes da pintura.
Mesa Semi Embutida
Na parte superior da caixa fiz uma camada dupla de MDF pra conseguir deixar a mesa de som semi embutida.
Além de ficar mais bonito visualmente, isso também protege melhor o equipamento.
Utilizei brocas Forstner de 35mm e 15mm pra criar uma passagem escondida pros cabos por baixo da mesa.
Assim praticamente toda a fiação ficou invisível.
Também aproveitei aquele espaço lateral vazio próximo aos falantes de 6” pra criar passagens internas pros cabos RCA e sobras de fios.
Tampa dos Módulos
A tampa da parte traseira recebeu dobradiças super curva com amortecimento.
Esse modelo é ideal pra portas embutidas.
Pra evitar vibração e ruídos, utilizei EVA de 5mm como pressão entre a tampa e a estrutura.
Também coloquei um puxador slim bem discreto na parte superior.

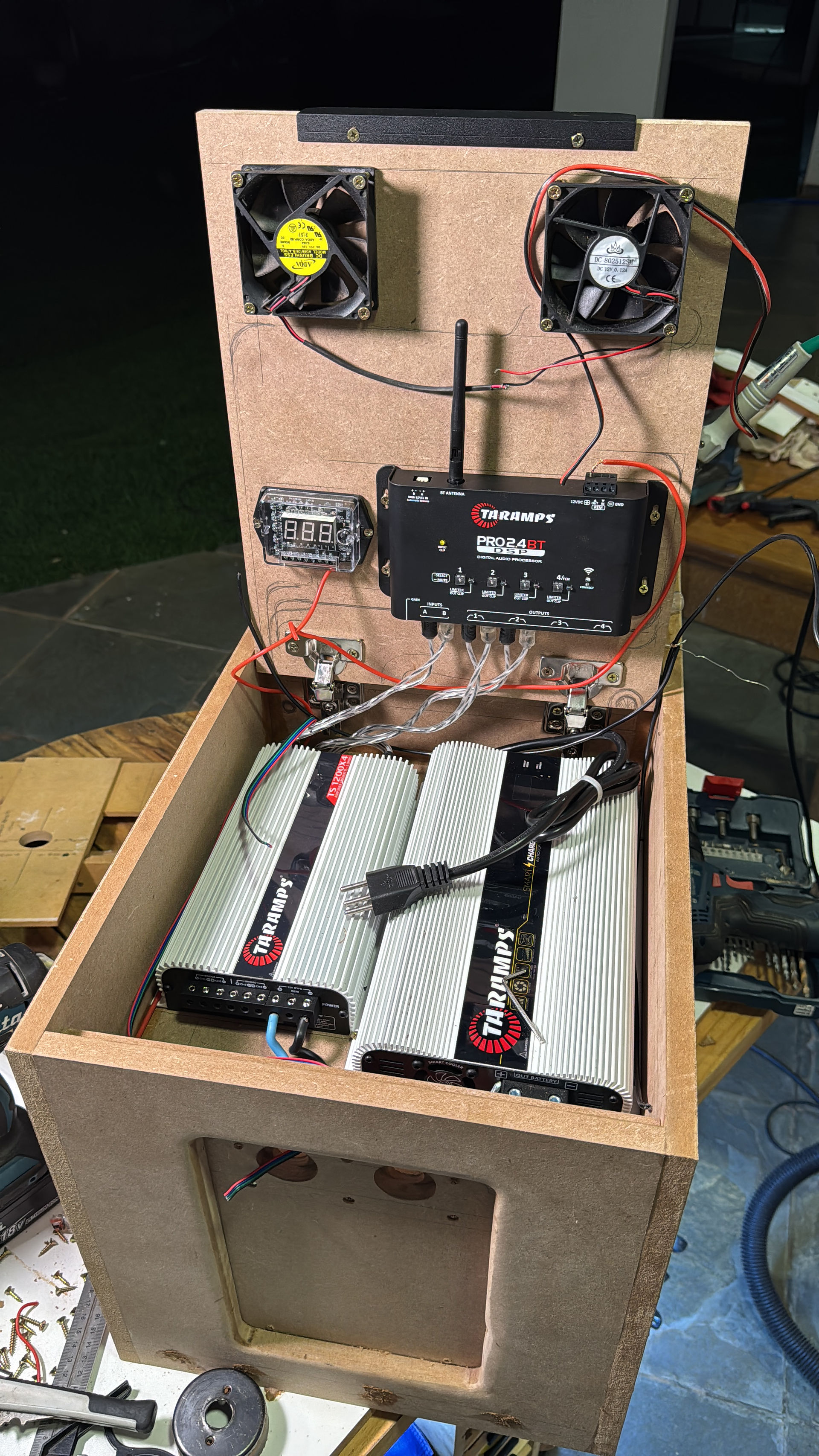

Organização Interna
Antes mesmo da pintura, já comecei a posicionar os equipamentos internamente pra planejar toda a passagem dos cabos.
Uma das coisas que mais me incomodam em projetos de som são fios soltos e bagunçados.
Então decidi organizar tudo da forma mais limpa possível.
Inclusive imprimi algumas canaletas passa-fio na impressora 3D pra esconder e alinhar melhor os cabos.
Sistema de Refrigeração
Como a ideia era deixar os módulos fechados dentro da caixa, precisei pensar na circulação de ar.
Instalei duas ventoinhas de 80mm:
uma puxando ar frio pra dentro
outra expulsando o ar quente pra fora
Basicamente criando um fluxo contínuo de ventilação.
Isso ajuda bastante a manter a temperatura interna mais controlada.
Pintura
Passei uma tinta preta como base e depois apliquei batida de pedra utilizando rolo de textura fina.
Sinceramente? A textura ficou MUITO boa.
Ela deixou a caixa com uma estética bem automotiva e profissional.
Depois de seco, apliquei esmalte preto fosco pra acabamento final.
Ligação Elétrica
Todo o sistema foi pensado pra funcionar tanto na tomada quanto ligado em bateria no carro.
A alimentação principal sai da Smart Charger 120A e vai pros barramentos positivo e negativo utilizando cabos de 6mm.
Também deixei um conector Anderson SB50 como espera pra conexão rápida com bateria externa.
O amplificador recebeu alimentação com cabo 4mm.
Já os demais equipamentos utilizaram cabos menores.
O acionamento ficou totalmente automatizado utilizando o VTS 5.1.
A mesa envia o sinal remote pro sequenciador, que por sua vez liga:
Processador
Ventoinhas
Amplificador
Tudo em sequência.
Veja o esquema completo abaixo:
Configuração do DSP
Toda a divisão de frequência ficou feita digitalmente pelo processador.
No amplificador deixei os dois crossovers em FULL.
Os cortes utilizados foram:
Woofer 12”
HPF: 50Hz
LPF: 500Hz
Full Range 6”
HPF: 100Hz
LPF: FULL
Assim o sistema ficou com bastante presença nos graves, mas ainda mantendo voz e médios muito limpos.
Resultado Final
Depois de tudo ligado e funcionando… veio a melhor parte:o teste.
E graças a Deus funcionou tudo perfeitamente logo de primeira 😅
A caixa ficou exatamente como eu queria:compacta, forte, organizada e com visual bem limpo.
Mas sinceramente?A melhor parte foi ver a reação da minha mãe quando ficou pronta.
