Equipamento de som Híbrido (automotivo e residencial)

Em parceria com a taramps, Montei um equipamento de som Híbrido, que funciona tanto na tomada (127v) no sistema de P.A. quanto na carroceria do carro ligado na bateria (12v).


O que é P.A.?

A sigla P.A., em inglês, Public Audition, é usada para se referir ao som que alcança o público em shows e eventos, onde normalmente a caixa de grave fica na base (chão) e a caixa de medio agudo fica na parte de cima em uma haste ou suspensa, com a intenção de emitir o som mais longe, na altura dos ouvidos.


O que é som automotivo?

Via de regra, todo equipamento de som ligado no carro é som automotivo, porém, na maioria dos casos, quando se usa esse termo, quer dizer que o proprietário do veículo optou por substituir o kit de som original do automóvel por um mais potente.


E por que decidi montar esse equipamento?


Dj Zago

Tudo começou quando me bateu uma nostalgia da época em que eu era o então DJ Zago, e vivia em eventos de som automotivo, então convidei a Taramps que é referencia no som automotivo, que topou embarcar nesse projeto comigo e realizar esse meu sonho de guri.



Definimos os seguintes alto-falantes:

Os amplificadores escolhidos foram:

equipamentos complementares:

O projeto das caixas foi idealizado por mim, e desenvolvido pelos projetistas da Taramps.

E o legal é que eles disponibilizam esse serviço pra quem adquire equipamentos da marca.

O maior desafio foi a limitação de espaço que a carroceria da S10 tem, então ficou milimetricamente encaixado, não dando margem para embutir os alto-falantes.

Projeto Caixa de som S10 Taramps

Projeto Caixa de som S10 Taramps

Projeto Caixa de som S10 Taramps

Abaixo está exatamente o mesmo projeto que usei no meu som em PDF:

Projeto Caixas S10 15"10"5"
.pdf
Download PDF • 475KB

E aqui estão os projetos originais de cada alto-falante, lembrando que todos os equipamentos da Taramps tem manuais e projetos no site taramps.com.br

Projeto Caixa SL1k6 15_
.pdf
Download PDF • 940KB

Taramps 15" SL1K6

Projeto Caixa MH420 10_
.pdf
Download PDF • 818KB

Taramps 10" MH420

Projeto Caixa FH 200s 5_
.pdf
Download PDF • 484KB

Taramps 5" FH200s

Utilizei MDF cru de 15mm.

Pra ganhar tempo e ter precisão nos cortes das caixas, encomendei os MDF ja cortados na Leo Madeiras em Campo Grande MS, nas medidas que forneci. Caso na sua cidade não tenha esse serviço de corte, aí vai ter que ser na mão mesmo!

(As medidas estão em milímetros)


4 peças de 370 x 530 (15pol Topo e Base)

2 peças de 460 x 370 (15pol Traseira)

2 peças de 385 x 370 (15pol Frente)

2 peças de 285 x 370 (15pol Duto Ar)

4 peças de 490 x 530 (15pol Laterais)


4 peças de 330 x 260 (10pol Topo e Base)

2 peças de 460 x 260 (10pol Traseira)

2 peças de 260 x 385 (10pol Frente)

2 peças de 165 x 260 (10pol Duto Ar)

4 peças de 490 x 330 (10pol Laterais)

2 peças de 300 x 260 (10pol Divisa Falantes)


Partiu montagem

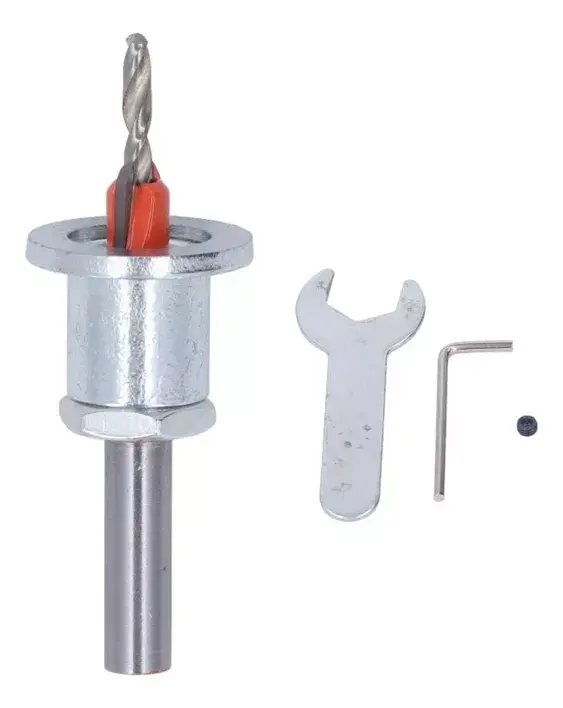

Broca escariadora

Usei uma broca escariadora pra fazer os pré furos, isso faz com que o MDF não rache e ainda deixa a cabeça do parafuso embutida.



Parafuso 3,5x35

Acredite, foi quase uma caixa de Parafuso Phillips Madeira 3,5x35, sai mais barato comprar uma caixa fechada.


Em todas as emendas, fixei com pelo menos 6 parafusos e bastante cola para madeira, garantindo assim a resistência das caixas. Veja nas imagens que por dentro passei mais um pouco de cola nas quinas pra melhorar ainda mais a vedação, pra não escapar ar de jeito nenhum.

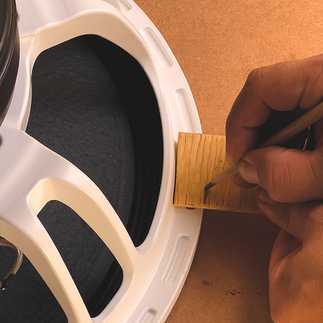

Um macete pra saber onde furar, é usar um pedaço de MDF da mesma espessura pra marcar, e distribuir os furos nas mesmas distancias, assim você garante que os parafusos ficarão centralizados e uniformemente distribuídos.



Como a ideia é fazer com que uma caixa fique sobre a outra, fiz a furação pra receber o chapéu de metal pro encaixe da haste, e na parte traseira, o encaixe pro plugue dos alto falantes, com a tupia, fiz o desbaste pra que as peças ficassem embutidas.

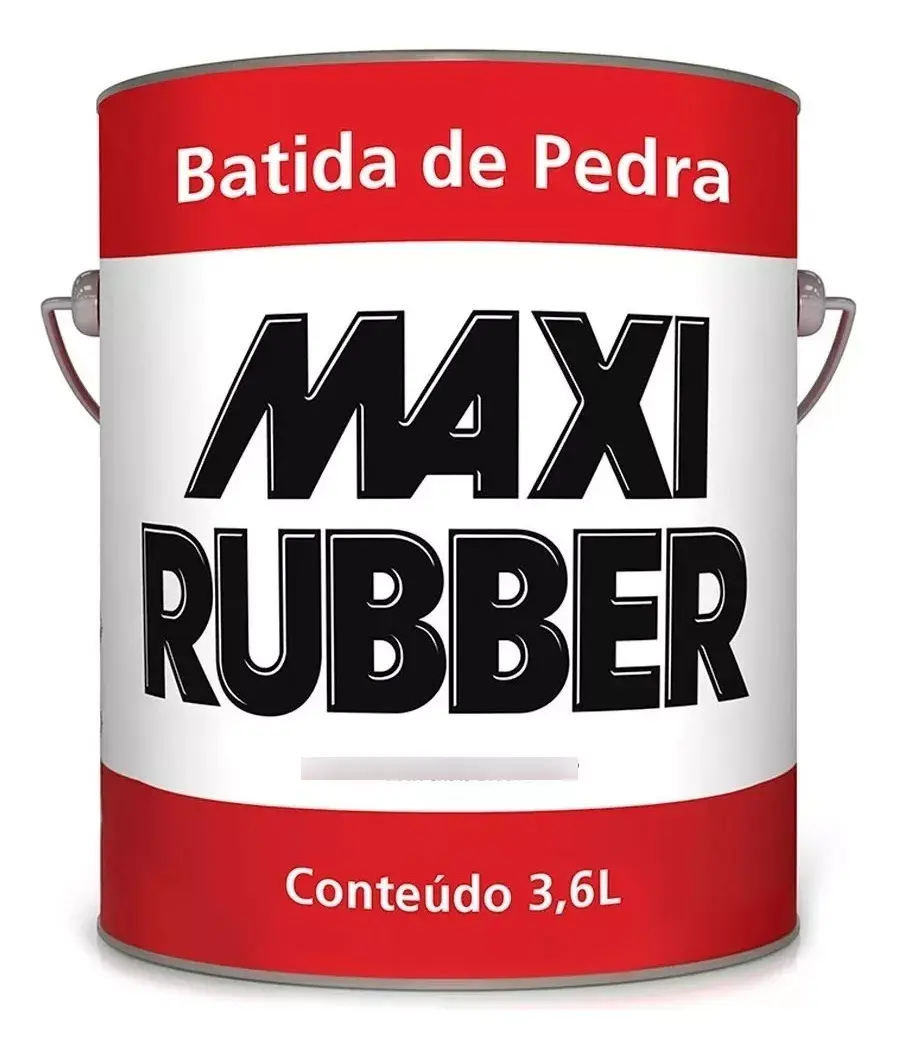

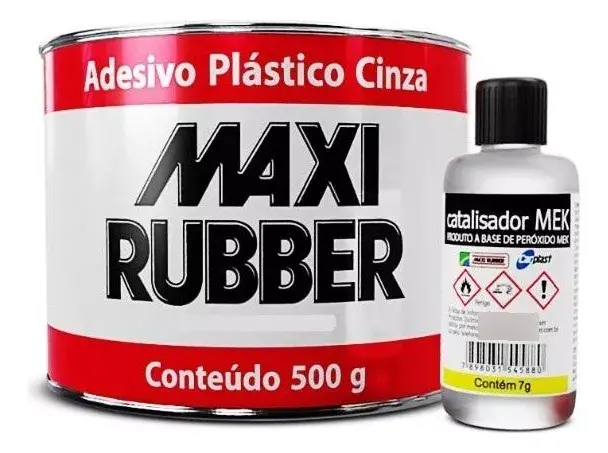

Com as caixas prontas, passei massa plástica mas sinceramente acho que seria melhor usar o pó de serra com cola pra madeira, mas enfim… Depois lixei bem pra tirar os excessos e suavizar as emendas, ai apliquei batida de pedra na cor preta, na tentativa de economizar acabei gastando mais, então minha dica é, pega um rolo de textura fina e aplica bastante produto, assim você nem precisara dar mais de uma demão, depois finalizei com tinta esmalte sintético preto fosco, que no final das contas acabou deixando uma aparência meio acetinada.


Parafusei os chapéus de metal com parafusos pretos, e ai iniciei a instalação dos auto falantes.


Cabo PP de 4 vias 2,5mm

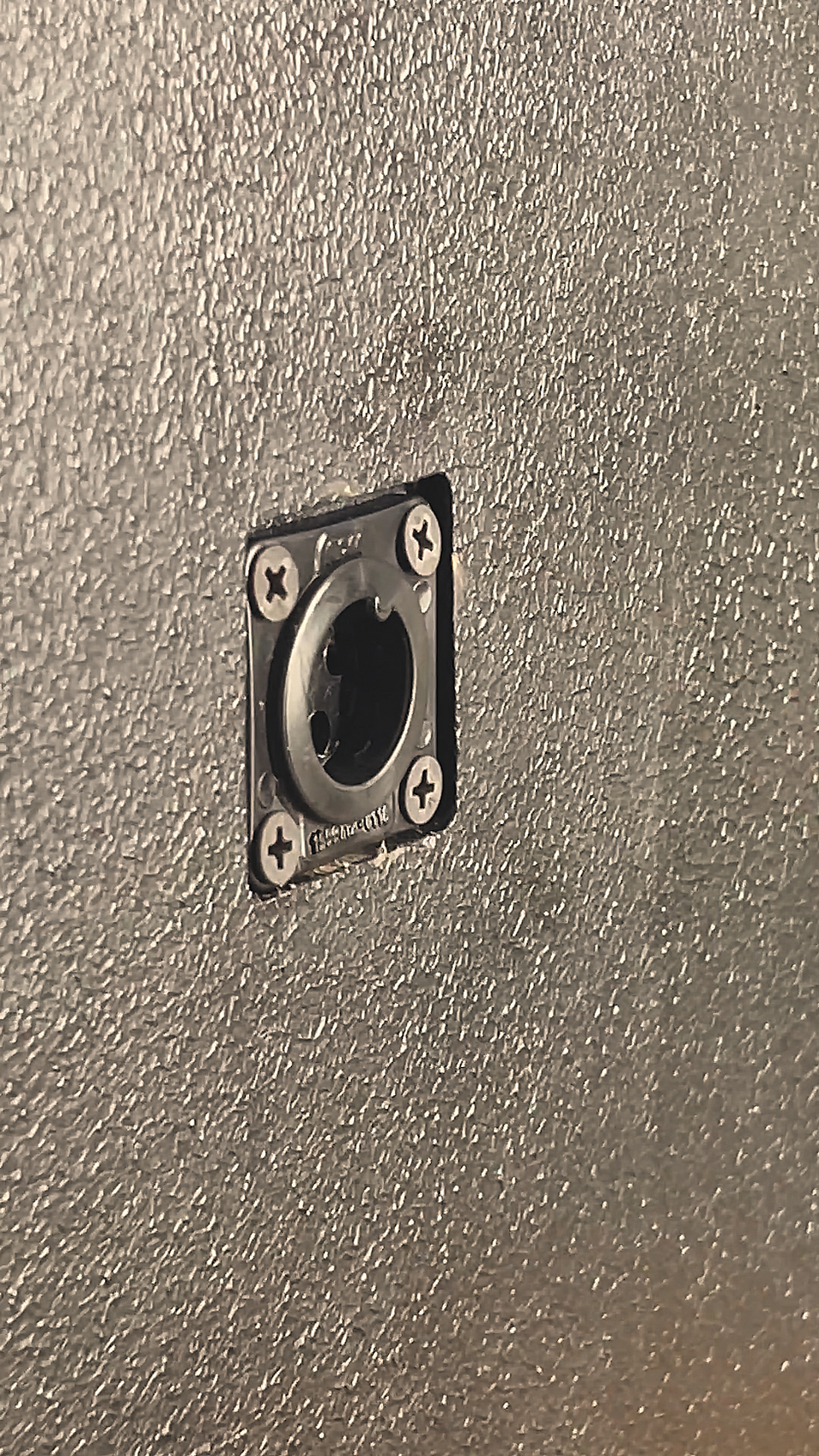

Usei cabo PP de 4 vias de 2,5mm, ligando no plugue fêmea que ficou atrás da caixa. No de 15" ficou com a fiação duplicada, assim, 5mm pra cada via. Decidi que vermelho e azul seriam + positivos e verde e preto, - negativos.



E assim que ficou quando montado na carroceria da caminhonete.

Som Automotivo S10 Rafael Zago Taramps

Veja o vídeo do que rolou até aqui:




A montagem do painel de controle com os amplificadores começa a partir daqui!


Depois de quebrar a cabeça, cheguei no projeto ideal, uma pequena torre, tipo um gabinete:

Painel de Módulos Taramps by Rafael Zago

Todas as medidas do meu painel estão nesse arquivo abaixo:

Medidas Painel de Modulos
.pdf
Download PDF • 77KB

Lembrando que pra cada kit de equipamento, ha de se adaptar as medidas.


Usei umas sobras de MDF que eu ja tinha em casa pra economizar, e fui montando, usando a mesma broca escariadora pra embutir os parafusos.

Na base e no topo ficaram com sobras, que devem passar das medidas dos módulos pra proteger os equipamentos, e dessa vez usei pó de serra com cola pra tampar os parafusos, depois de montado, fui posicionando os aparelhos e fazendo furos por onde os cabos passariam, na parte de trás fiz uma abertura criando uma portinha, por onde farei a manutenção e distribuição dos cabos


Pro acabamento fiz do mesmo jeito das caixas, só apliquei a batida de pedra sem usar o rolo de textura e finalizei com tinta esmalte sintético preto fosco.


Depois de pronto comecei a fixar os equipamentos 100% Taramps, começando pelo o processador, depois o voltímetro, barramento de energia, o amplificador DS800 para os agudos, o DS2000 para os médios, o SMART 3 para os graves, a fonte Smart Charger 120 pra alimentar tudo quando na tomada, embuti o equalizador TEQ 7 e por ultimo a mesa Mesa T0602 que tem 6 canais e uma iluminação de LED que é um show a parte, inclusive passei um LED neon fininho entre os modelos e o gabinete, achei que ficou massa!


Ai passei toda a fiação ligando dessa forma como na imagem:

Esquema Ligação módulos som híbido Rafael Zago

Caso queira baixar essa imagem em PDF, clica no arquivo abaixo:

Esquema ligação Som Híbrido Rafael Zago
.pdf
Download PDF • 1.08MB

No processador, na função "audio/crossover" usei os seguintes cortes de frequências:

Canal 1 + Canal 2 espelhado do 1

SL1K6 15”

Hpf 45hz

Lpf 140hz

Canal 3 + Canal 4 espelhado do 3

MH420 10”

Hpf 90hz

Lpf 1250hz

Canal 5 + Canal 6 espelhado do 5

FH200s 5”

Hpf 180hz

Lpf off

Mas claro que esses cortes vão de acordo com o equipamento que estiver usando.


Depois de muito fio desencapado, plugues plugados, o gabinete ficou organizado na medida do possível, e ficou assim:

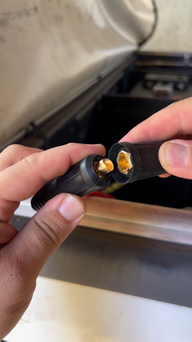

Quando monto no carro, um cabo que sai do barramento positivo pluga no cabo que ja esta ligado na bateria do carro, com esse plugue que é usado em maquinas de solda, suporta até 200a e cabo de até 25mm. O mesmo faço com os cabos do negativo.



Certamente vou precisar de mais bateria pois pra esse equipamento tocar sem problemas é necessário aproximadamente 300a e a unica bateria que eu tenho é a do carro de 70a, ou seja, quando exijo dos graves os modulos desligam por falta de carga, mas em breve ajeito isso! Mas por enquanto ta assim , eu curti demais esse projeto principalmente com a certeza de qualidade da Taramps !!!

Veja a segunda parte dessa montagem:




Lista de materiais com links:
Obs.: Estou compartilhando os mesmos links que utilizei, EU não tive nenhum problema nas compras, mas enfatizo que não tenho nenhum vinculo com qualquer um dos vendedores dos produtos.

Cabo De Força Fio De Bateria 21mm Cobre Puro (5 metros) Vermelho

Pra ligar POSITIVO da bateria do capô até a carroceria


Cabo De Força Fio De Bateria 21mm Cobre Puro (5 Metros ) Preto

Pra ligar NEGATIVO da bateria do capô até a carroceria


Fio Som Cabo Positivo 21mm Cobre Puro ( 3 Metros ) Preto

Pra ligar NEGATIVO dos equipamentos no barramento + Sobra pra plugar no carro


Fio Som Cabo Positivo 21mm Cobre Puro ( 3 Metros ) Vermelho

Pra ligar POSITIVO dos equipamentos no barramento + Sobra pra plugar no carro


Descascador De Fios Alicate 8 Polegadas Terminais Isolamento

Isso ajuda MUITO pois tem fio pakas pra descascar.


Conector Engate Macho E Fêmea 9mm P/ Cabo De Solda 10 A 25mm

Serve pra plugar o cabo de bateria do carro no cabo de bateria do painel


Bloco Distribuidor Som 4x4 8vias Barramento Fixa Até70mm Par

Importante organizar a distribuição de cabos e concentrar em um ponto.


Terminal Tubular Ilhos Pré Isolado Acabamento Profissional

Esses terminais alem de deixar o projeto mais bonito, ajudam a proteger os cabos.


Conector Barra 12 Posições 6mm - Kit C/10 Barrinhas

Só precisa de 1, então melhor ir numa loja.


Fita Interna Led 12v Tunning Neon

Opcional, coloquei entre os módulos e o painel, ficou massa!


Cabo Flexível Pp Extensão 4x2,5mm Rolo Com 50 Metros Cor Preto

Pra ligar os alto falantes nos modulos.


Broca Escariadora Rebaixo Com Limitador Regulável De Altura


Suporte Para Caixa De Som Copo Chapéu Em Alumínio Kit Com 4


Suporte Prolongador Haste 80 Cm Para Caixa De Som Reforçada


Pac Com 4 Pares Do Conector Rc4a (áudio) 4 Polos/2 Vias


(Opcional) Kit 4 Plug Speakon Fêmea /  Macho


Parafuso Chipboard Phillips P/ Madeira 3,5x35 Caixa 500 Pçs


Batida De Pedra Preto 3,6l Tinta Para Emborrachamento Maxi Rubber


Tinta Esmalte Sintético Base Água 900ml Lukscolor - Cores


Adesivo Massa Plástica Cinza Funilaria Maxi Rubber 500g


Conversor Adaptador De Fios Para Rca Corzus Cvr 4.0 Rmt


EQUIPAMENTOS TARAMPS


Processador De Audio Digital Pro 2.6s Taramps


Equalizador Grafico 7 Bandas Som Estereo Teq7 Taramps


Mesa T0602 Player Multicolor 6 Canais 12v Bluetooth Taramps


Voltímetro Sequenciador Digital Taramps Vts 5.1 Lançamento


Modulo Amplificador DS 2000x4 4 Canais 2000w RMS 2 Ohms Taramps


Modulo Amplificador Smart3 1 Canal 3000w RMS 1 Ou 2 Ohms Taramps


Modulo Amplificador DS800X2 800w RMS 2 Ohms Taramps


Alto Falante 5” Fh200s 100w RMS (Par) Taramps


Alto Falante 10” Mh420 420w RMS Taramps


Alto Falante 15” Sl 1k6 800w Rms Taramps


Fonte Smart Charger 120a Taramps


Quando montar seu sistema de som, posta e me marca @rafaelzagobr

Um abraço e tchau!
