Organizador de ferramentas com bobina de madeira

há 2 dias
3 min de leitura

Transformei uma bobina de madeira em um organizador de ferramentas móvel com nichos internos e gavetas usando caixas BIN.

Estrutura feita em MDF, com divisórias, trilhos feitos na tupia e adaptação real na prática.

Lista de cortes

MDF 15mm

8 peças, 200 x 600 mm, laterais dos gaveteiros
4 peças, 60 x 104 mm, distanciadores gaveta menor
4 peças, 60 x 130 mm, distanciadores gaveta maior
4 peças, 124 x 150 mm, distanciadores prateleira alta
2 peças, 600 x 734 mm, fundo gaveteiro menor
4 peças, 150 x 391 mm, prateleira alta
8 peças, 200 x 300 mm, prateleira baixa

Madeirite 5mm

12 peças, 11,5 x 20 cm, base BIN nº3
16 peças, 14 x 20 cm, base BIN nº5 e lixas

Vamos começar desmontando a bobina.

Isso facilita muito a montagem interna, mesmo dando MUITO trabalho depois para fechar.

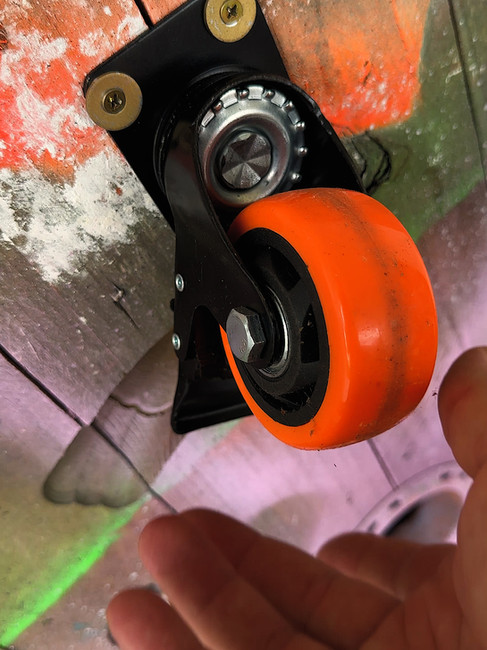

Instale os rodízios na base. Esse modelo, segundo o fabricante aguenta 150kg, cada.

Distribua bem e fixe com parafuso chipboard e arruelas.

Faça rasgos nas peças (laterais dos gaveteiros 200 x 600 mm) para encaixar as bases de madeirite com a tupia e uma fresa reta de 6mm.

Esses rasgos funcionam como trilhos das gavetas.

As distancias entre um e outro, vai de acordo com o que vai colocar.

Para as lixas coloquei a cada 4.5cm

Para as gavetas menores a cada 8cm (Bin 3)

Para as gavetas maiores a cada 9.5cm (Bin 4)

Use os distanciadores para definir a largura:

60 x 104 mm para gavetas menores
60 x 130 mm para gavetas maiores

Corte e encaixe os pedaços de madeirite nos trilhos:

11,5 x 20 cm para BIN nº3
14 x 20 cm para BIN nº4

Antes de montar a bobina novamente, eu pintei algumas partes dela, menos o tampo, pois vai ser usado como bancada, e a tinta alem de arranhar ainda pode manchar o que eu usar em cima.

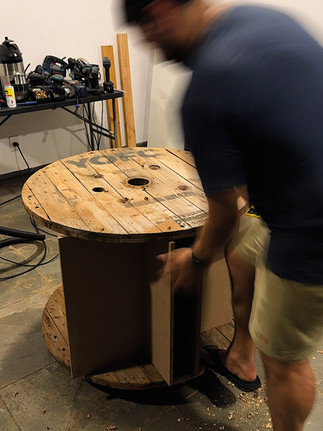

A montagem da bobina é bem chatinha, pois o encaixe é milimétrico, alguem pra te ajudar será fundamental, tive ajuda do meu filho Gustavo nessa empreitada.

Com a impressora 3D fiz uns identificadores, claro que pode identificar as lixas e ferramentas da maneira que der.

Instalei uma tomada dupla de 20A com um disjuntor pra ligar e desligar a energia das tomadas.

Usei cabo pp 2x4mm como extensão de 6 metros.

Usei um alto falante de 12"de molde pra marcar um circulo, mas pode ser uma forma de pizza ou algo do tipo... o importante é que a marcação fique pra dentro dos parafusos de fixação da bobina.

Com uma serra tico tico cortei a marcação, criando assim um deposito central com um bom tamanho, pra guardar o que desejar.

Pra que a tampa não caia, usei as sobras do corte das quinas das prateleiras, parafusando de baixo pra cima na parte interna da bobina.

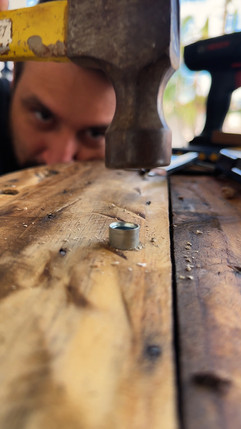

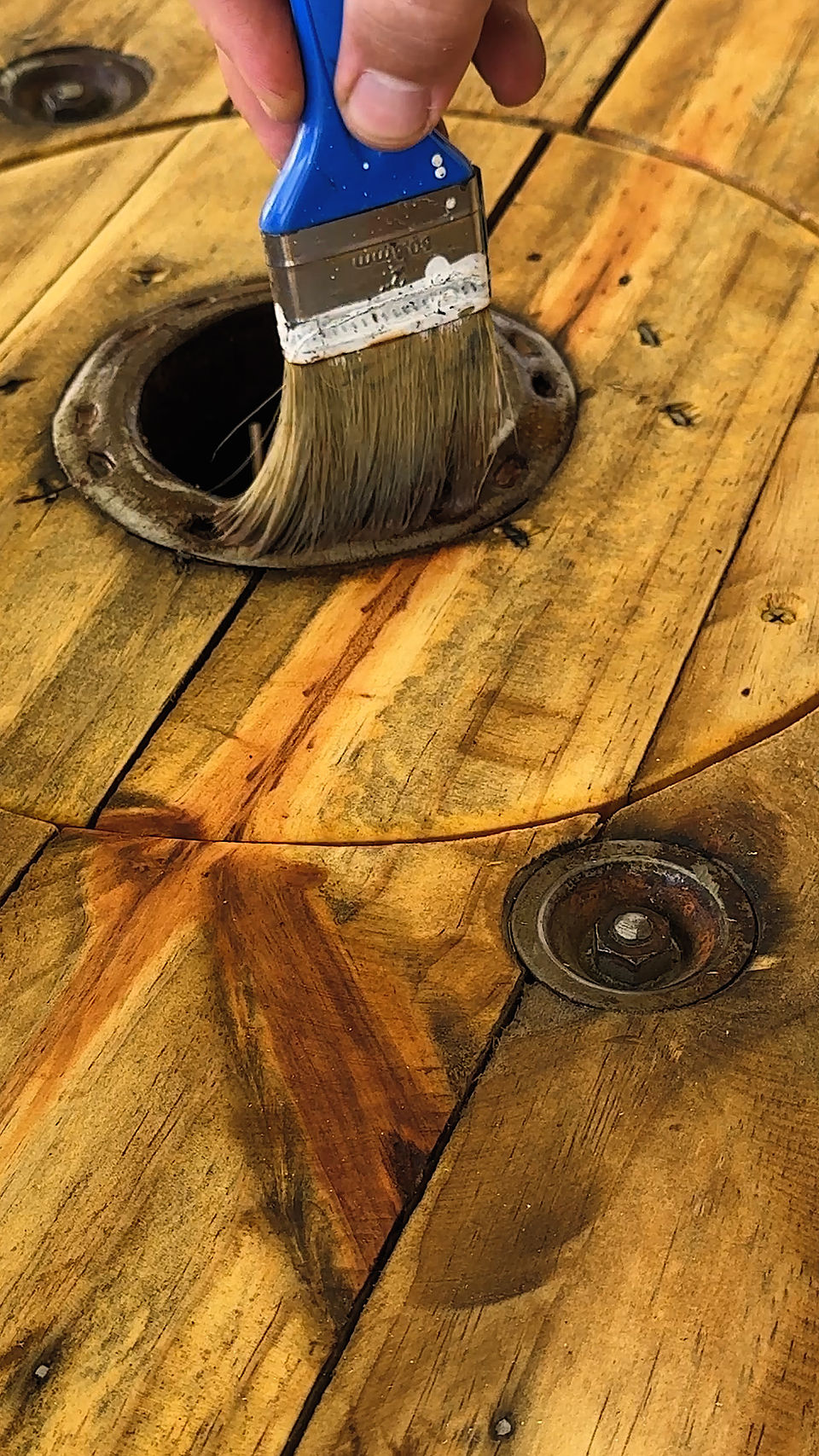

Depois lixei bem a parte de cima, tirei algumas pontas de pregos que ainda haviam, e passei o Olio Per Decking da Iron Fittings, protege e cria uma textura ótima na madeira.

Passei um convertedor de ferrugem (TF7) nas partes de metal, e pintei com tinta spray preta.

Ai entra a parte de acessórios, como tenho um suporte pra furadeira de bancada, fiz furos e coloquei tubos metálicos pra quando eu precisar usar, fica fácil de fixar com parafusos e porcas Manopla.

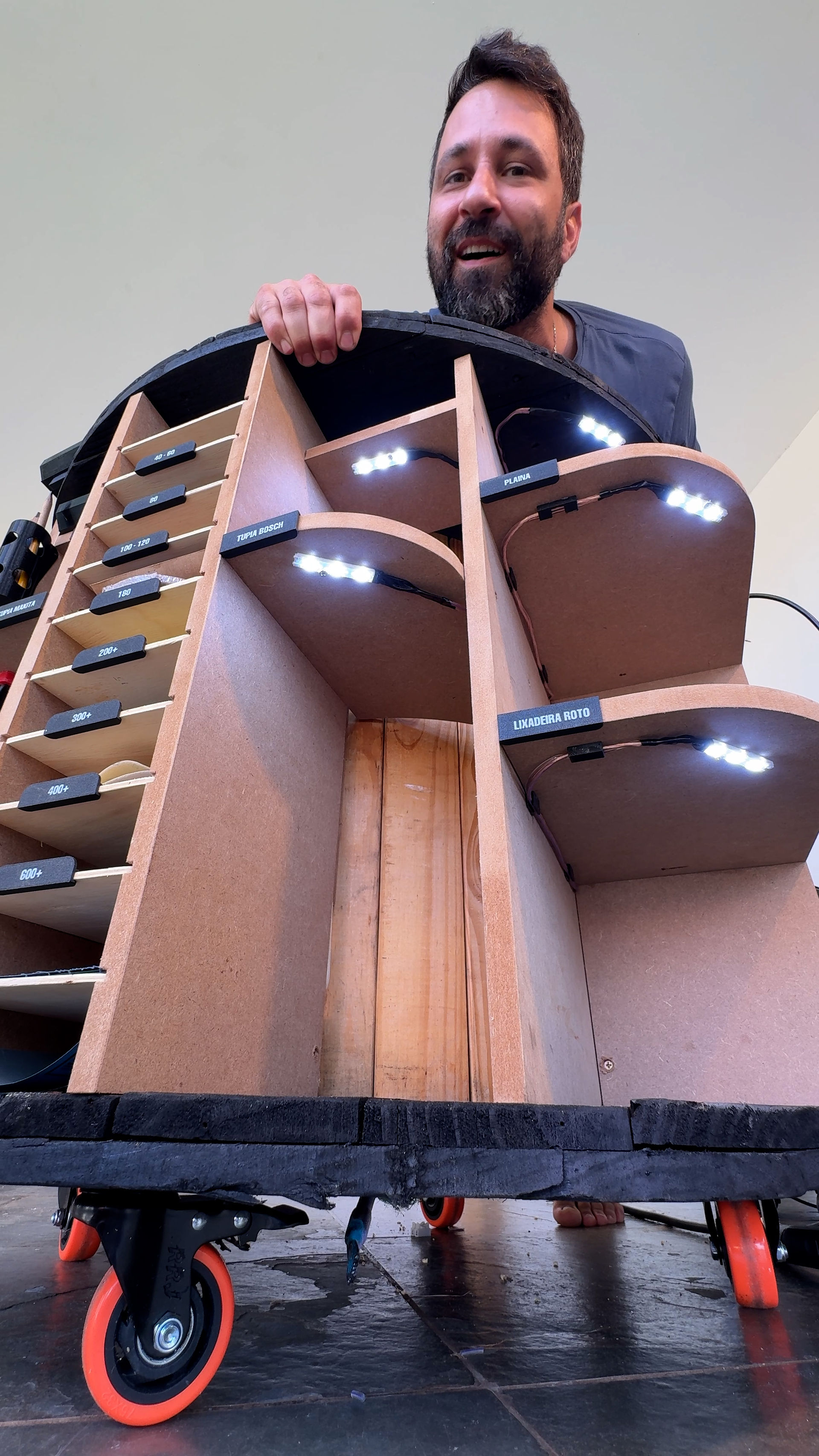

Por fim a instalação dos LEDs, usei módulos de LED branco frio, são fáceis de instalar e requerem uma fonte simples de 12v. Embuti a fonte no mesmo espaço onde coloquei a tomada, e ja instalei um pequeno interruptor pra ligar e desligar as luzes.

Pra organizar a fiação, imprimi peças na impressora 3D, mas claro, existem outros recurtos prontos que podem ser usados.
