DIY Suporte para notebook com madeira

Rafael Zago com o suporte para notobook

A ideia era criar algo diferente, criativo e de baixo custo, e o resultado foi esse, gostei demais.


Materiais

2 tábuas de 30cm x 40cm x 2cm

1 ripa de 4cm x 10cm x 2cm

1 ripa de 2cm x 12cm x 1cm

3 dobradiças

12 pregos com cabeça

Cola Instantânea

Oleo mineral ou verniz

Lixa 80 (no caso de tábua rustica)

Lixa 220 (acabamento)


Ferramentas

Furadeira

Serra tico-tico

Lixadeira

Tupia (opcional)

Broca Forster de 20mm


Vamos nessa!

Eu comprei uma tábua de 3m x 0,30m de pinus, que saiu por menos de 30 Reais, então cortei duas tábuas de 40cm. Arredondei os cantos marcando com a ajuda de um copo (8cm de diâmetro) e cortando com a serra tico-tico.

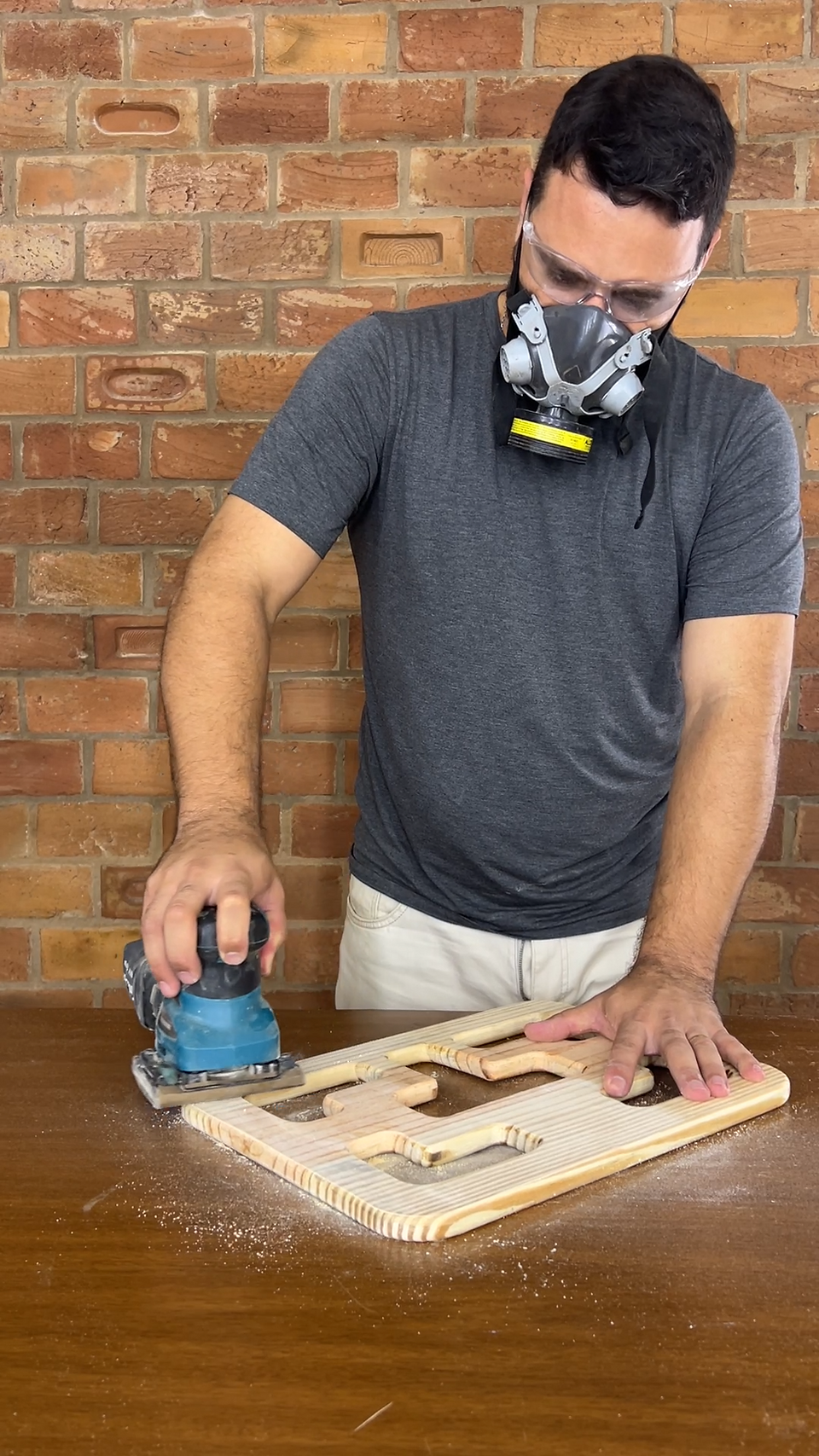

Lixei bem a principio com a lixa 80, pois as tábuas estavam sem acabamento nenhum (brutas).

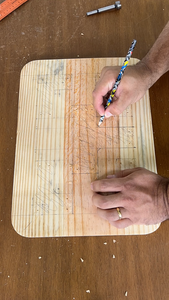

Fiz um desenho na madeira onde iria cortar, e vou deixar esse projeto pra você usar se quiser, optei por essa forma pois acredito que não prejudicará a resistência da tábua, vai diminuir o peso, e ainda auxiliará na ventilação do equipamento.


Veja abaixo como ficou:

(Clique na imagem para ampliar)

Medidas do Suporte para notebook do Rafael Zago

Se preferir, pode baixar em PDF aqui:

Suporte Notebook DELL
.pdf
Fazer download de PDF • 1.19MB




Nas imagens abaixo, você poderá acompanhar as etapas do processo, onde uso a broca forstner de 20mm para ja deixar os cantos arredondados, alem de facilitar na hora de fazer o corte com a serra tico-tico. Depois de tudo cortado, passei a tupia com uma fresa que arredonda as quinas, mas é um acabamento opcional.

Olha ai em cima como ficaram as peças cortadas e lixadas, prontas pra iniciar a montagem!

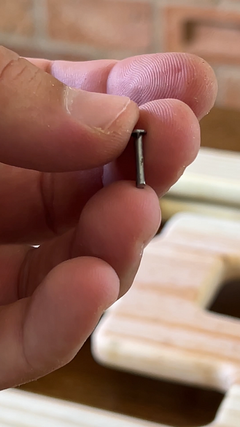

Cortei os pregos pois usando inteiros, atravessariam a madeira, e parafuso não ficaria tão bom o acabamento, principalmente na hora de fixar as dobradiças.

Para que o notebook não caia do suporte, fixei com 3 meios de pregos, a ripinha de 2cm x 12cm x 1cm na base da tábua que ficara em cima, usei uma tábua em cima pra martelar e não machucar a madeira.

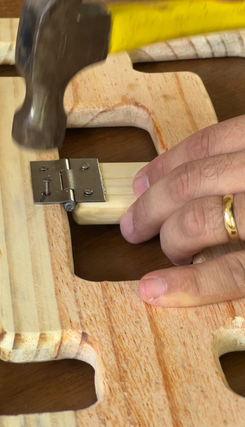

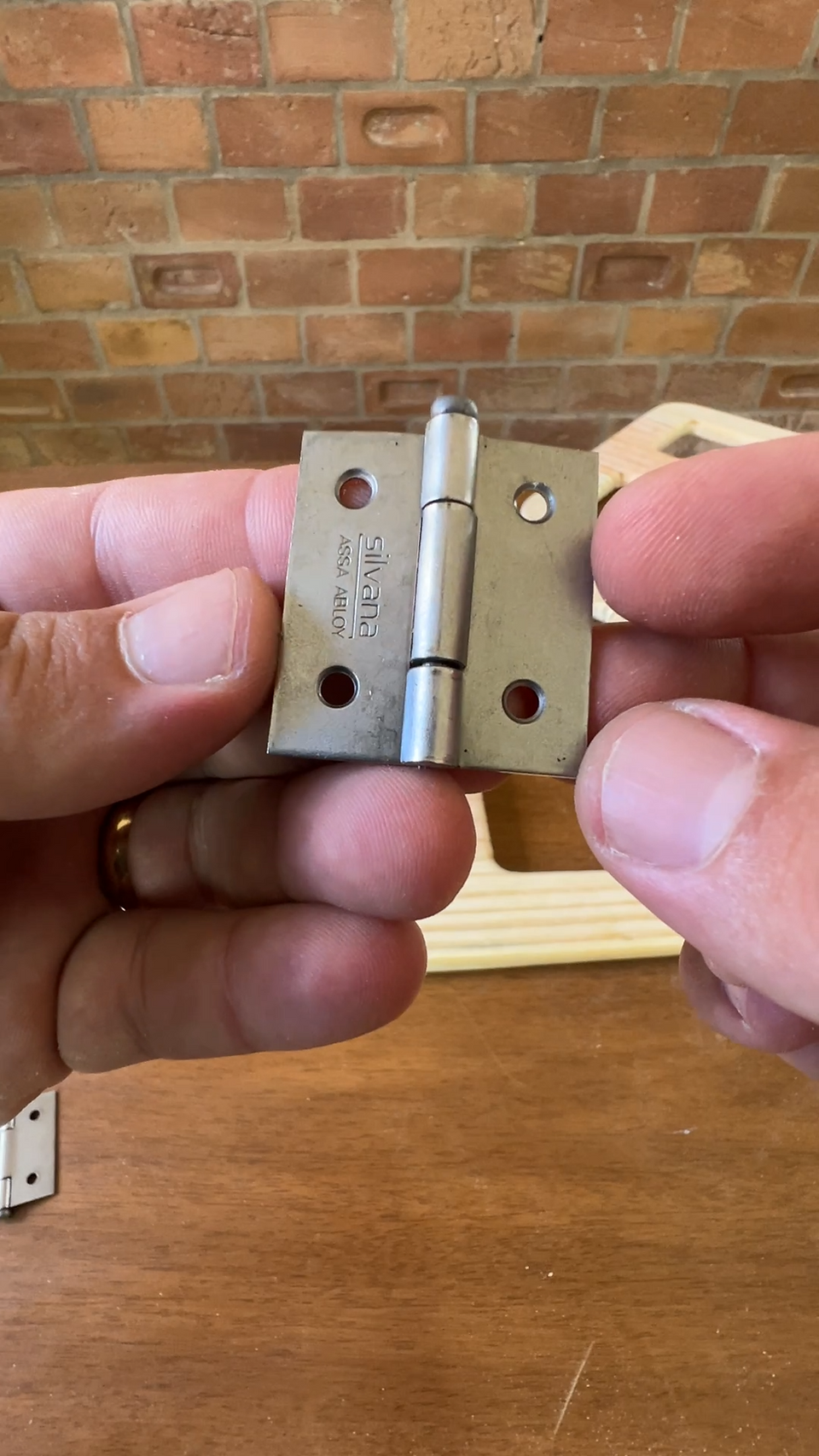

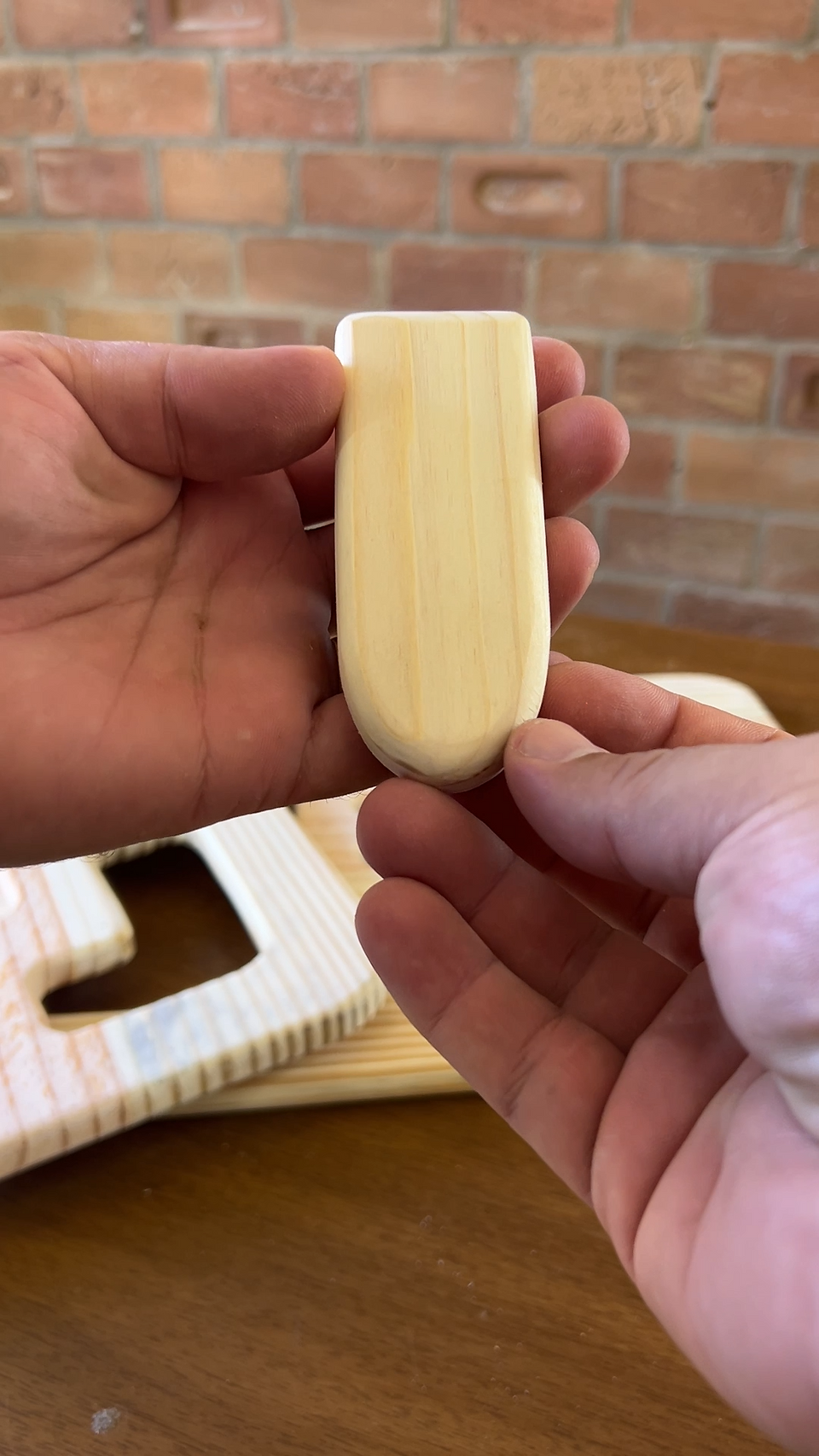

Fixei a ripa de 4cm x 10cm no meio da tábua que ficará em cima, com uma dobradiça fazendo com que ela tenha o movimento pra baixo. Usei os pregos cortados e cola instantânea pra garantir a fixação.


Por fim, fixei as duas tábuas maiores com 2 dobradiças e finalizei com óleo mineral.


Veja abaixo o vídeo dessa montagem!



DIY Suporte para notebook com madeira
